Introduction

Objectifs de la formation : Cloud

  • Comprendre les principes du cloud et son intérêt
  • Connaitre le vocabulaire inhérent au cloud
  • Avoir une vue d’ensemble sur les solutions existantes en cloud public et privé
  • Posséder les clés pour tirer parti au mieux du IaaS
  • Pouvoir déterminer ce qui est compatible avec la philosophie cloud ou pas
  • Adapter ses méthodes d’administration système et de développement à un environnement cloud

Le cloud, vue d'ensemble

Définition formelle

Caractéristiques

Fournir un (des) service(s)...

  • Self service
  • À travers le réseau
  • Mutualisation des ressources
  • Élasticité rapide
  • Mesurabilité

Inspiré de la définition du NIST https://nvlpubs.nist.gov/nistpubs/Legacy/SP/nistspecialpublication800-145.pdf

Self service

  • L'utilisateur accède directement au service
  • Pas d'intermédiaire humain
  • Réponses immédiates
  • Catalogue de services permettant leur découverte

À travers le réseau

  • L'utilisateur accède au service à travers le réseau
  • Le fournisseur du service est distant du consommateur
  • Réseau = internet ou pas
  • Utilisation de protocoles réseaux standards (typiquement : HTTP)

Mutualisation des ressources

  • Un cloud propose ses services à de multiples utilisateurs/organisations (multi-tenant)
  • Tenant ou projet : isolation logique des ressources
  • Les ressources sont disponibles en grandes quantités (considérées illimitées)
  • Le taux d'occupation du cloud n'est pas visible
  • La localisation précise des ressources n'est pas visible

Élasticité rapide

  • Provisionning et suppression des ressources quasi instantané
  • Permet le scaling (passage à l'échelle)
  • Possibilité d'automatiser ces actions de scaling
  • Virtuellement pas de limite à cette élasticité

Mesurabilité

  • L'utilisation des ressources cloud est monitorée par le fournisseur
  • Le fournisseur peut gérer son capacity planning et sa facturation à partir de ces informations
  • L'utilisateur est ainsi facturé en fonction de son usage précis des ressources
  • L'utilisateur peut tirer parti de ces informations

Modèles

On distingue :

  • modèles de service : IaaS, PaaS, SaaS
  • modèles de déploiement : public, privé, hybride

IaaS

  • Infrastructure as a Service
  • Infrastructure :
  • Compute (calcul)
  • Storage (stockage)
  • Network (réseau)
  • Utilisateurs cibles : administrateurs (système, stockage, réseau)

PaaS

  • Platform as a Service
  • Désigne deux concepts :
  • Environnement permettant de développer/déployer une application (spécifique à un langage/framework - exemple : Python/Django)
  • Ressources plus haut niveau que l'infrastructure, exemple : BDD
  • Utilisateurs cibles : développeurs d'application

SaaS

  • Software as a Service
  • Utilisateurs cibles : utilisateurs finaux
  • Ne pas confondre avec la définition économique du SaaS

Quelquechose as a Service ?

  • Load balancing as a Service (Infra)
  • Database as a Service (Platform)
  • MonApplication as a Service (Software)
  • etc.

Les modèles de service en un schéma

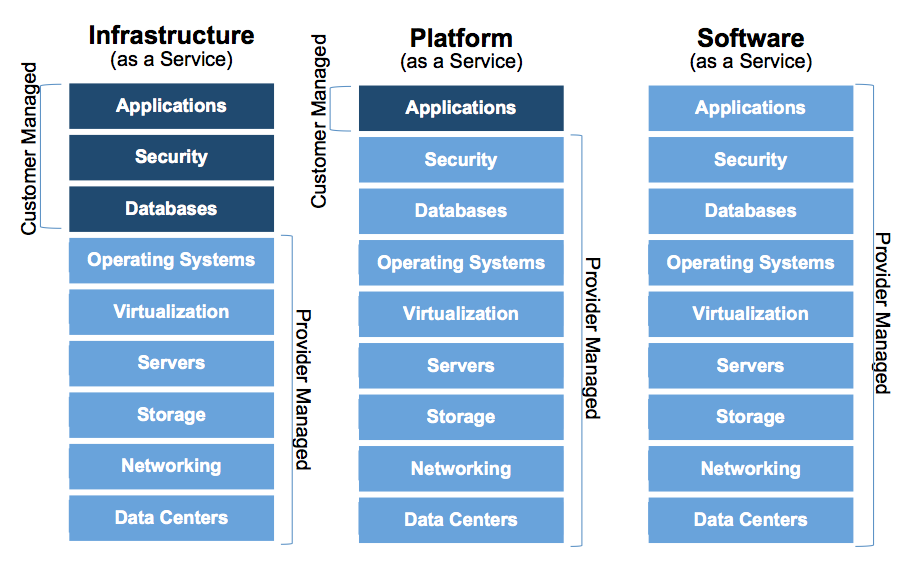

IaaS - PaaS - SaaS (source : Wikipedia)
IaaS - PaaS - SaaS (source : Wikipedia)

Cloud public ou privé ?

À qui s'adresse le cloud ?

  • Public : tout le monde, disponible sur internet
  • Privé : à une organisation, disponible sur son réseau

Cloud hybride

  • Utilisation mixte de multiples clouds privés et/ou publics
  • Concept séduisant mais mise en œuvre a priori difficile
  • Certains cas d'usages s'y prêtent très bien
  • Intégration continue (CI)
  • Motivations
  • Éviter le lock-in
  • Débordement (cloud bursting)

L'instant virtualisation

Mise au point.

  • La virtualisation est une technologie permettant d'implémenter la fonction compute
  • Un cloud fournissant du compute peut utiliser la virtualisation
  • Mais peut également utiliser :
  • Du bare-metal
  • Des containers (système)

Les APIs, la clé du cloud

  • Rappel : API pour Application Programming Interface
  • Au sens logiciel : Interface permettant à un logiciel d’utiliser une bibliothèque
  • Au sens cloud : Interface permettant à un logiciel d’utiliser un service (XaaS)
  • Interface de programmation (via le réseau, souvent HTTP)
  • Frontière explicite entre le fournisseur (provider) et l'utilisateur (user)
  • Définit la manière dont l'utilisateur communique avec le cloud pour gérer ses ressources
  • Gérer : CRUD (Create, Read, Update, Delete)

API REST

  • Une ressource == une URI (Uniform Resource Identifier)
  • Utilisation des verbes HTTP pour caractériser les opérations (CRUD)
  • GET
  • POST
  • PUT
  • DELETE
  • Utilisation des codes de retour HTTP
  • Représentation des ressources dans le corps des réponses HTTP

REST - Exemples

GET http://endpoint/volumes/
GET http://endpoint/volumes/?size=10
POST http://endpoint/volumes/
DELETE http://endpoint/volumes/xyz

Exemple concret

GET /v2.0/networks/d32019d3-bc6e-4319-9c1d-6722fc136a22
{
 "network":{
  "status":"ACTIVE",
  "subnets":[ "54d6f61d-db07-451c-9ab3-b9609b6b6f0b" ],
  "name":"private-network",
  "provider:physical_network":null,
  "admin_state_up":true,
  "tenant_id":"4fd44f30292945e481c7b8a0c8908869",
  "provider:network_type":"local",
  "router:external":true,
  "shared":true,
  "id":"d32019d3-bc6e-4319-9c1d-6722fc136a22",
  "provider:segmentation_id":null
 }
}

Pourquoi le cloud ? côté économique

  • Appréhender les ressources IT comme des services “fournisseur”
  • Faire glisser le budget “investissement” (Capex) vers le budget “fonctionnement” (Opex)
  • Réduire les coûts en mutualisant les ressources, et éventuellement avec des économies d'échelle
  • Réduire les délais
  • Aligner les coûts sur la consommation réelle des ressources

Pourquoi le cloud ? côté technique

  • Abstraire les couches basses (serveur, réseau, OS, stockage)
  • S’affranchir de l’administration technique des ressources et services (BDD, pare-feux, load-balancing, etc.)
  • Concevoir des infrastructures scalables à la volée
  • Agir sur les ressources via des lignes de code et gérer les infrastructures “comme du code”

Le marché

Amazon Web Services (AWS), le leader

AWS logo
AWS logo
  • Lancement en 2006
  • À l'origine : services web "e-commerce" pour développeurs
  • Puis : d'autres services pour développeurs
  • Et enfin : services d'infrastructure
  • Récemment, SaaS

Alternatives IaaS publics à AWS

  • Google Cloud Platform
  • Microsoft Azure
  • Rackspace
  • DreamHost
  • DigitalOcean
  • En France :
  • Cloudwatt (Orange Business Services)
  • Numergy (SFR)
  • OVH
  • Ikoula
  • Scaleway
  • Outscale

Faire du IaaS privé

  • OpenStack
  • CloudStack
  • Eucalyptus
  • OpenNebula

OpenStack en quelques mots

OpenStack logo
OpenStack logo
  • Naissance en 2010
  • Fondation OpenStack depuis 2012
  • Écrit en Python et distribué sous licence Apache 2.0
  • Soutien très large de l'industrie et contributions variées

Exemples de PaaS public

Solutions de PaaS privé

Les concepts Infrastructure as a Service

La base

  • Infrastructure :
  • Compute
  • Storage
  • Network

Ressources compute

  • Instance
  • Image
  • Flavor (gabarit)
  • Paire de clé (SSH)

Instance

  • Dédiée au compute
  • Durée de vie typiquement courte, à considérer comme éphémère
  • Ne doit pas stocker de données persistantes
  • Disque racine non persistant
  • Basée sur une image

Image cloud

  • Image disque contenant un OS déjà installé
  • Instanciable à l'infini
  • Sachant parler à l'API de metadata

API ... de metadata

  • http://169.254.169.254
  • Accessible depuis l'instance
  • Fournit des informations relatives à l'instance
  • Expose les userdata
  • L'outil cloud-init permet d'exploiter cette API

Flavor (gabarit)

  • Instance type chez AWS
  • Définit un modèle d’instance en termes de CPU, RAM, disque (racine), disque éphémère
  • Le disque éphémère a, comme le disque racine, l’avantage d’être souvent local donc rapide

Paire de clé

  • Clé publique + clé privée SSH
  • Le cloud manipule et stocke la clé publique
  • Cette clé publique est utilisée pour donner un accès SSH aux instances

Ressources réseau 1/2

  • Réseau L2
  • Port réseau
  • Réseau L3
  • Routeur
  • IP flottante
  • Groupe de sécurité

Ressources réseau 2/2

  • Load Balancing as a Service
  • VPN as a Service
  • Firewall as a Service

Ressources stockage

Le cloud fournit deux types de stockage

  • Block
  • Objet

Stockage block

  • Volumes attachables à une instance
  • Accès à des raw devices type /dev/vdb
  • Possibilité d’utiliser n’importe quel système de fichiers
  • Possibilité d'utiliser du LVM, du chiffrement, etc.
  • Compatible avec toutes les applications existantes
  • Nécessite de provisionner l'espace en définissant la taille du volume

Du stockage partagé ?

  • Le stockage block n’est pas une solution de stockage partagé comme NFS
  • NFS se situe à une couche plus haute : système de fichiers
  • Un volume est a priori connecté à une seule machine

"Boot from volume"

Démarrer une instance avec un disque racine sur un volume

  • Persistance des données du disque racine
  • Se rapproche du serveur classique

Stockage objet

  • API : faire du CRUD sur les données
  • Pousser et retirer des objets dans un container/bucket
  • Pas de hiérarchie, pas de répertoires, pas de système de fichiers
  • Accès lecture/écriture uniquement par les APIs
  • Pas de provisioning nécessaire
  • L’application doit être conçue pour tirer parti du stockage objet

Orchestration

  • Orchestrer la création et la gestion des ressources dans le cloud
  • Définition de l'architecture dans un template
  • Les ressources créées à partir du template forment la stack
  • Il existe également des outils d'orchestration (plutôt que des services)

Bonnes pratiques d'utilisation

Pourquoi des bonnes pratiques ?

Deux approches :

  • Ne pas évoluer
  • Risquer de ne pas répondre aux attentes
  • Se contenter d'un cas d'usage test & dev
  • Adapter ses pratiques au cloud pour en tirer parti pleinement

Haute disponibilité (HA)

  • Le control plane (les APIs) du cloud est HA
  • Les ressources provisionnées ne le sont pas forcément

Pet vs Cattle

Comment considérer ses instances ?

  • Pet
  • Cattle

Infrastructure as Code

Avec du code

  • Provisionner les ressources d'infrastructure
  • Configurer les dites ressources, notamment les instances

Le métier évolue : Infrastructure Developer

Scaling, passage à l'échelle

  • Scale out plutôt que Scale up
  • Scale out : passage à l'échelle horizontal
  • Scale up : passage à l'échelle vertical
  • Auto-scaling
  • Géré par le cloud
  • Géré par un composant extérieur

Applications cloud ready

  • Stockent leurs données au bon endroit
  • Sont architecturées pour tolérer les pannes
  • Etc.

Cf. https://12factor.net/

Derrière le cloud

Comment implémenter un service de Compute

  • Virtualisation
  • Containers (système)
  • Bare metal

Implémentation du stockage : (Software Defined Storage) SDS

  • Attention : ne pas confondre avec le sujet block vs objet

  • Utilisation de commodity hardware
  • Pas de RAID matériel
  • Le logiciel est responsable de garantir les données
  • Les pannes matérielles sont prises en compte et gérées
  • Le projet Ceph et le composant OpenStack Swift implémentent du SDS

  • Voir aussi Scality

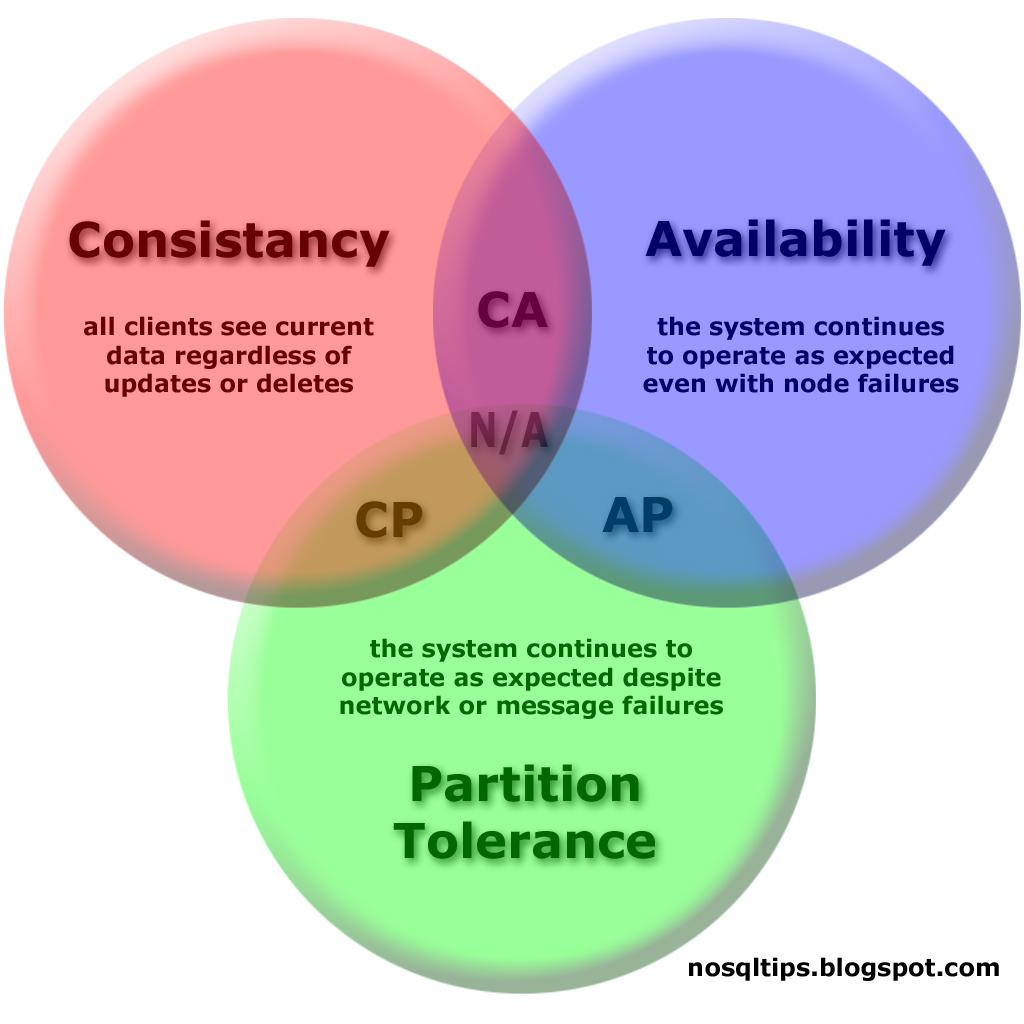

SDS - Théorème CAP

Consistency - Availability - Partition tolerance
Consistency - Availability - Partition tolerance
